De detalles del producto

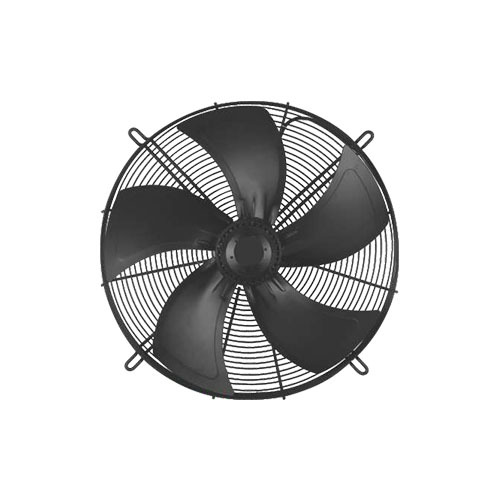

 Serie de soplantes axiales de rotor externo YWF-CK


Diagrama esquemático





Los parámetros principales


Modelo Funciones A B C D E F K P W H1 H2 N.W.KG
YWF2D(2E)-200  CK-S  17 20  198  232.5  80  30  58.5  7  265  85  145  2.0
YWF4D(4E)-200  CK-S  11.5 20.5  198  232.5  75   25 58.5  7  265  80  140   2.0
YWF2D(2E)-250  CK-S  23.5 3.5  248  280  90  35  58.5  7  330  110  155   2.8
YWF4D(4E)-250  CK-S  21 18  248  280  80  25  58.5  7  330  100  145   2.7
YWF2D(2E)-300  CK-S  5 37  300  325  97  47  58.5  7  360  127  162   3.3
YWF4D(4E)-300  CK-S  17 24  300  325  90  40  58.5  7  360  120  155   3.2
YWF4D(4E)-350A  CK-S  36  49  330  350  105.5  55.5  90  7  402  135.5  175.5  4.5
YWF4D(4E)-350  CK-S  39.5  47.5  352  375  105.5  55.5  90  9  422  135.5  175.5  4.6
YWF4D(4E)-382  CK-S  31  39  390  400  117.5  57.5  90  9  450  147.5  187.5  4.9
YWF4D(4E)-400  CK-S  28  46  398  425  117.5  57.5  90  9  470  147.5  187.5  5.2
YWF4D(4E)-450  CK-S  19  47  446  475  117.5  70.5  90  10  522  160.5  200.5  6.8
YWF4D(4E)-500  CK-S  19  36  501  525  130  70  120  10.5  570  160  191  9.8
YWF6D(6E)-500  CK-S  19  36  501  525  130  70  120  10.5  570  160  191  9.6
YWF4D(4E)-550  CK-S  23  50  547  578  144  84  120  10.5  632  174  205  11.0
YWF6D(6E)-550  CK-S  23  50  547  578  144  84  120  10.5  632  174  205  10.8
YWF4D(4E)-600  CK-S  41  24  598  630  164  89  120  10.5  681  184  225  13.8
YWF6D(6E)-600  CK-S  41  24  598  630  164  89  120  10.5  681  184  225  13.6
YWF4D(4E)-630  CK-S  51  14  628  660  164  89  120  10.5  735  184  225  15.2
YWF6D(6E)-630  CK-S  62  9  628  660  164  89  120  10.5  735  184  225  15.0
YWF6D-710  CK-S  27  15  698  740  164  89  120  12  795  184  225  19.5
YWF6D-750  CK-S  33  16  748  790  164  84  120 12   850  184  225 22.3
YWF8D-750  CK-S  33  16  748  790  164  84  120  12  850  184  225  22.0
