De detalles del producto

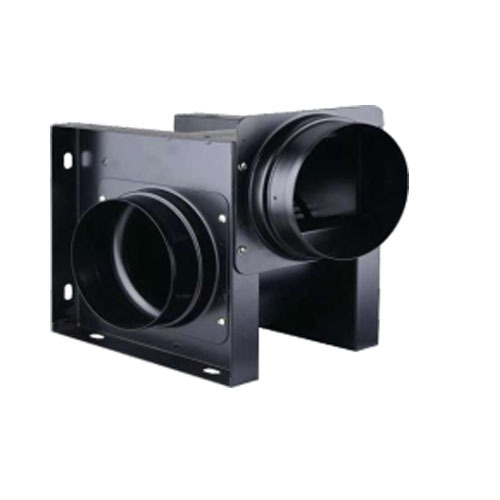

Serie de tubos divididos


Diagrama esquemático




Los parámetros principales


Modelo A(mm) B(mm) C(mm) E(mm) F(mm) G(mm) Φd(mm) Tubediameteer(mm)
ST100-A 221 180 105 142 201 105 95 Φ100
ST100-2P 221 180 105 142 201 105 95 Φ100
ST150-A 298 250 155 183 282 155 145 Φ150
ST150-B 298 250 155 183 282 155 145 Φ150
ST200-A 375 322 200 235 370 200 195 Φ200
ST200-B 375 322 200 235 370 200 195 Φ200
ST200-C 375 322 200 235 370 200 195 Φ200




 Modelo Suministro de aire(m3/h)  Presión estática(pa)  Potencia nominal(w)  Poder(v/hz)  Niose(Db)   Velocidad(r.p.m)  Peso(kg)  Tubediameteer(mm  Superficie útil(m2)
 ST100-A  200 81  21  200v/50hz  45  1410   2.85  Φ100  10~15
 ST100-2P  420 260  91  200v/50hz  58  2600  3.2   Φ100  20~25
 ST150-A  300  135  40  200v/50hz  42 700  4.3   Φ150 15~20
 ST150-B  400  135  52  200v/50hz  49 1050  4.35   Φ150 20~25
 ST200-A  900  210  91  200v/50hz  54 900  8.3   Φ200  35~42
 ST200-B  1100  250  105  200v/50hz  55  1200 9.5   Φ200  40~50
 ST200-C  1600  280  226  200v/50hz  58  1480 9.6   Φ200  55~65
