Product Details

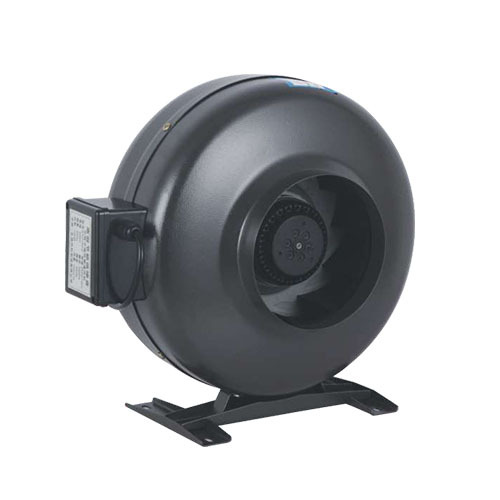

 YWF-GF circular duct blower series

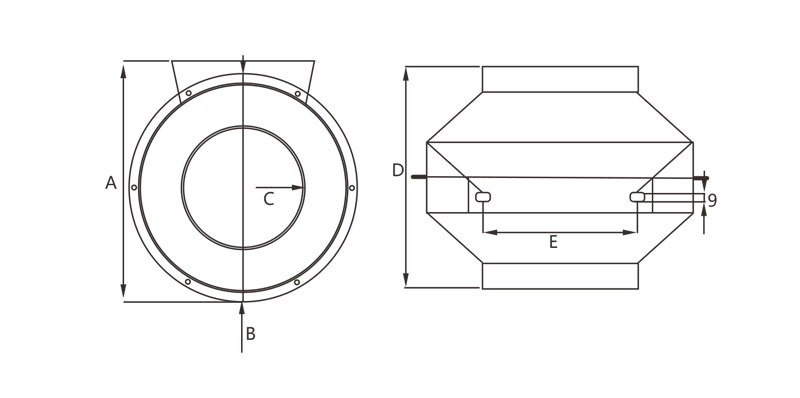

Schematic diagram





The main parameters


Model A B C D E
YWF4E/2E-GF-100 275 260 100 250 160
YWF4E/2E-GF-125 275 260 125 225 160
YWF4E/2E-GF-150 320 305 150 240 160
YWF4E/2E-GF-160 320 305 160 230 160
YWF4E/2E-GF-200 365 335 200 235 170
YWF4E/2E-GF-250 405 380 245 258 170

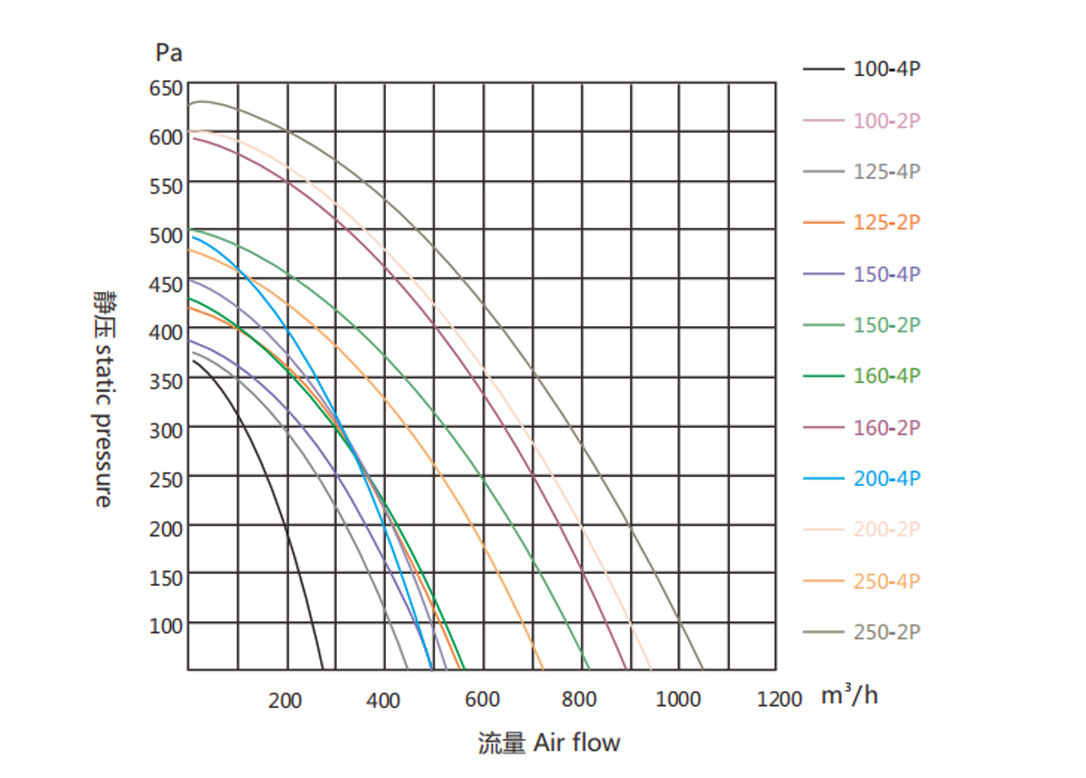

Model No.on the curve Frequency Voltage Currentr Max.powerinpur Speed Air Volume Pressure Noise Caoacitnce
No   Hz A V W r/min m3/h   Pa dB(A) μF
YWF2E-GF-100  100-2P  50  220  0.55  116  2480 530   450  60  4
YWF4E-GF-100  100-4P  50  220  0.3  56  1460  340  350  55  2.5
YWF2E-GF-125  125-2P  50   220  0.56  125  2420  570  420  60  4
YWF4E-GF-125  125-4P  50  220  0.29  56  1420  430  360  68  2.5
YWF2E-GF-150  150-4P  50  220  1.08  240  2180  810  490  68  6.5
YWF4E-GF-150  150-4P  50  220  0.39  83  1410  480  370  68  3
YWF2E-GF-160  160-2P  50  220  1.15  255  2120  900  580  70  6
YWF4E-GF-160  160-4P  50  220  0.42  88  1400  500  430  65  3
YWF2E-GF-200  200-2P  50  220  1.76  396  2300  950  610  73  8
YWF4E-GF-200  200-4P  50  220  0.53  116  1400  570  490  70  4
YWF2E-GF-250  250-2P  50  220  3.0  660  2250  1050  630  75  15
YWF4E-GF-250  250-4P  50  220 1.55   305  1440  610 490   70 8
